Solutions CND Infrarouge et Térahertz
QNDT : Une gamme de systèmes complets et adaptés à de nombreuses applications.
QNDT propose des solutions de Contrôle Non Destructif (sans contact) par thermographie infrarouge et térahertz couvrant la quasi totalité des besoins de contrôle qualité, de caractérisation de matériaux transformés et de leurs procédés de fabrication rencontrés en milieu industriel, en environnement de recherche scientifique voire pour l’inspection mobile dans certaines situations.
Ces solutions sont constituées de dispositifs matériels de constructeurs reconnus pour leur performance et leur service de garantie, intégrés dans une conception adaptée au contexte d’utilisation identifié, incluant les logiciels SAFIR® dédiés à l’application et aux objectifs recherchés, ainsi qu’un accompagnement de bout en bout du processus d’intégration par des experts.
Contexte du CND dans l’Industrie
Manuel, Imagerie
Ressuage, Magnétoscopie, Acoustique, Rayons X…
Bien que très appréciés dans un large spectre d’applications les procédés manuels ou d’imagerie généralement déployés peuvent présenter quelques inconvénients pour l’industrie de production.
- Inspection longue et manuelle faiblement automatisable
- Coût d’exploitation très élevé
- Approche localisée dépendant de l’état de surface
- Impact sur l’environnement
- Potentiel danger pour les utilisateurs
Thermographie
Passive ou Active
Laboratoire commun avec l’I2M
La thermographie infrarouge apporte une nouvelle donne à l’aune de la digitalisation des processus de fabrication industrielle soutenue par l’avènement de l’Industrie 4.0.
- Contrôle instantané et en continu
- Automatisation aisée
- Cout d’exploitation modeste
- Sans danger pour les utilisateurs
- Peu ou pas d’impact sur l’environnement
- Utilisation flexible
6 dispositifs pour couvrir toutes les situations
Thermique instantanée
QNDT – FLASH
Banc Thermographie par excitation Flash
Thermique renforcée
QNDT – LOCK-IN
Banc Thermographie par excitation Halogène
Balayage laser
QNDT – FLYINGSPOT
Banc Thermographie par excitation Laser
Sans thermique
QNDT – THZ
Banc Térahertz
Scanner 3D
QNDT – MULTISPECTRAL
Banc Tomographie
Monitoring
QNDT – ABSOLUTE TEMPERATURE
Banc de mesure
Température Absolue
1 processus complet en 3 phases
selon vos objectifs
Acquisition des données IR
pilotage de la capture
et traitement des données IR
Traitement d’images
Observer les zones d’intérêts
Analyse et simulation
Modéliser les caractéristiques mesurées
Face avant
Face arrière
QNDT® – FLASH
Un banc économique pour des contrôles fiables en temps réel
Tous les organes sont adaptés aux conditions d’usage.
- 1 x Caméra IR (Longueur d’onde, Dim capteur, Cadence d’Acquisition selon les objectifs visés)

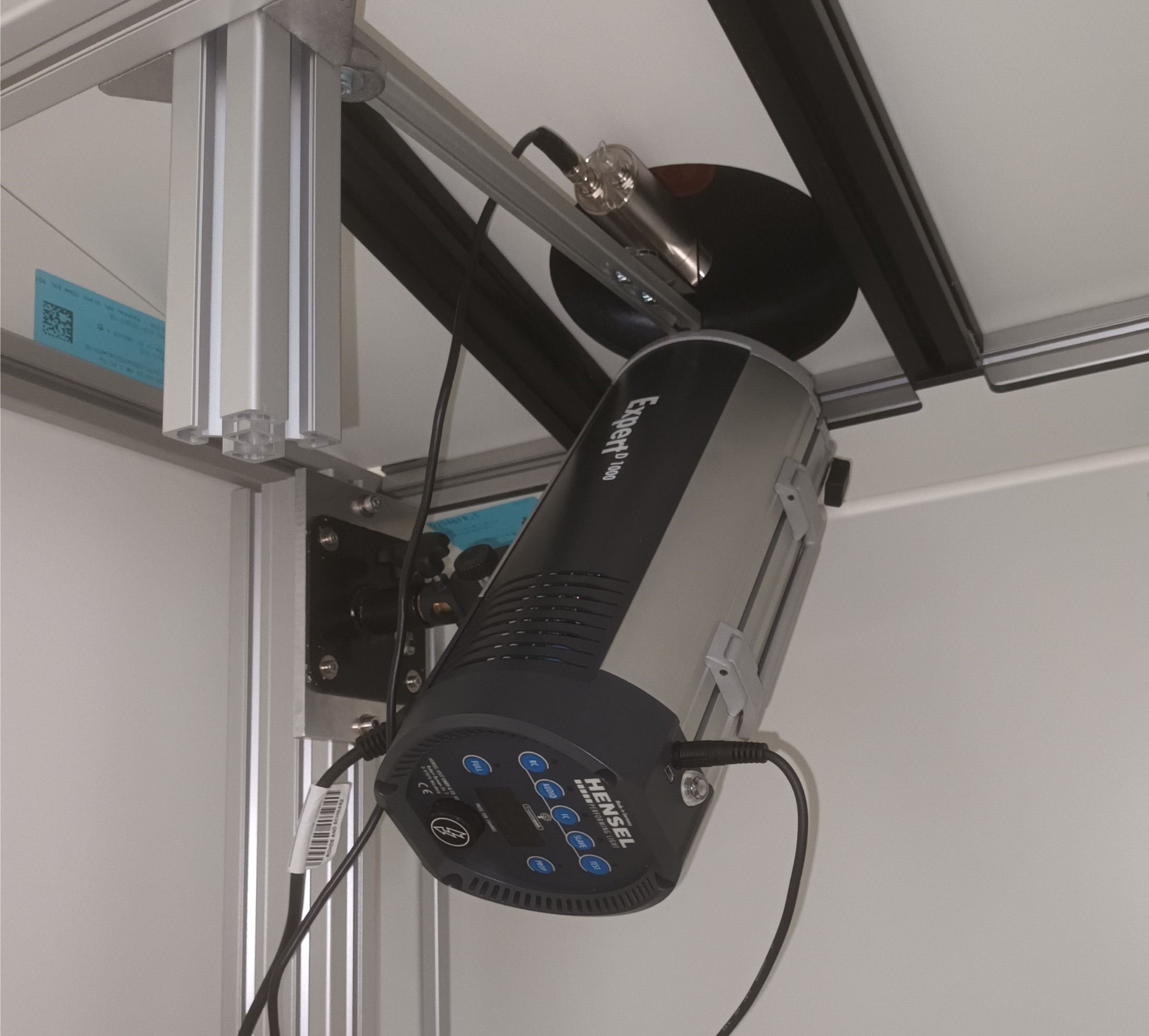

- 1 x Excitateur de type Lampe Flash
- 1 x Système de Contrôle et de Synchronisation
- 1 x Châssis mécanique
- Mesure de couches minces
- Détection de défauts dans l’épaisseur depuis la surface (ex: délaminage, porosité, inclusions, fissures, défauts de soudage, vieillissement…)
- Tous matériaux opaques de faible épaisseur
- Estimation propriétés thermiques (Diffusivité)
- Usage laboratoire, lignes de production, inspection mobile
SAFIR – VISIONCONTROL FLASH
1 x solution complète pour la détection de défauts, mesures et analyses quantitatives des caractéristiques thermiques :
SAFIR – IMAGE PROCESSING en option
Tous les services QNDT sont disponibles à la carte pour la mise en place de ce dispositif dans votre processus.

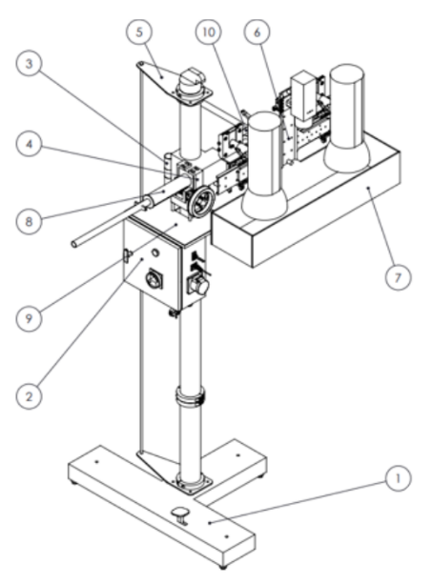

QNDT® – LOCK-IN
Un banc économique pour des contrôles fiables en temps record
Tous les organes sont adaptés aux conditions d’usage.
- 1 x Caméra IR (Longueur d’onde, Dim capteur, Cadence d’Acquisition selon les objectifs visés)
- 1 x Excitateur de type Lampe Halogène
- 1 x Système de Contrôle et de Synchronisation
- 1 x Châssis mécanique
- Mesure d’épaisseur de couches
- Détection de défauts dans l’épaisseur depuis la surface (ex: délaminage, porosité, inclusions, fissures, défauts de soudage, vieillissement…)
- Tous matériaux opaques de géométries massives ou isolants thermiques nécessitant une puissance de chauffe conséquente
- Estimation propriétés thermiques (Diffusivité)
- Usage laboratoire, inspection mobile
SAFIR – VISIONCONTROL QUALITY
1 x solution complète pour la détection de défauts
SAFIR – IMAGE PROCESSING en option
Tous les services QNDT sont disponibles à la carte pour la mise en place de ce dispositif dans votre processus.

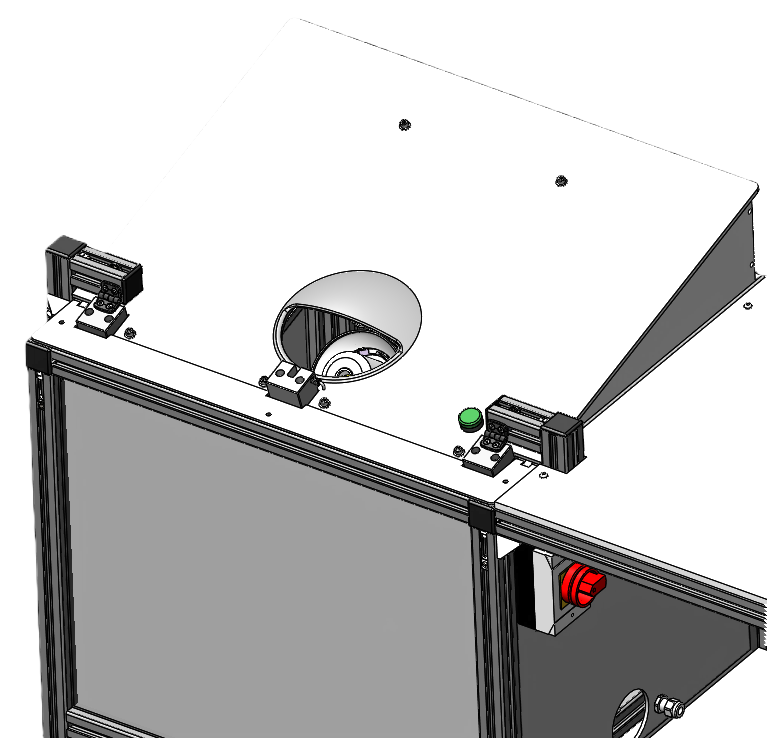

QNDT® – FLYINGSPOT
Le surdoué de la gamme. Haute technologie, Polyvalence du plus large au plus précis.
Tous les organes sont adaptés aux conditions d’usage.
- 1 x Caméra IR (Longueur d’onde, Dim capteur, Cadence d’Acquisition selon les objectifs visés)
- 1 x Excitateur de type Laser fibré
- 1 x Système de Contrôle et de Synchronisation
- 1 x Châssis mécanique
- Caractérisation de tous types de matériaux hétérogènes, anisotropes
- Mesure dans le plan et dans l’épaisseur des géométrie complexes depuis une surface jusqu’à une zone localisée en mode balayage
- Détection de fissures, délaminage, défauts soudage, porosité, inclusions, homogénéité,
- Mesure d’épaisseur, dimensions internes externes, reconstruction de surfaces
- Estimation propriétés thermiques et physico-chimiques(Diffusivité, émissivité, humidité…)
- Usage laboratoire, lignes de production et inspection mobile sous réserve de mise en protection.
SAFIR – VISIONCONTROL FLYINGSPOT
1 x solution complète pour la détection de défauts, mesure et analyses quantitative des caractéristiques thermiques
SAFIR – IMAGE PROCESSING en option
SAFIR – SIMULATION en option
Tous les services QNDT sont disponibles à la carte pour la mise en place de ce dispositif dans votre processus.
Aouali, A. (2022). Tomographie thermo-spectroscopique par imagerie 3D pour l’étude des torches à plasma (Doctoral dissertation, Bordeaux).

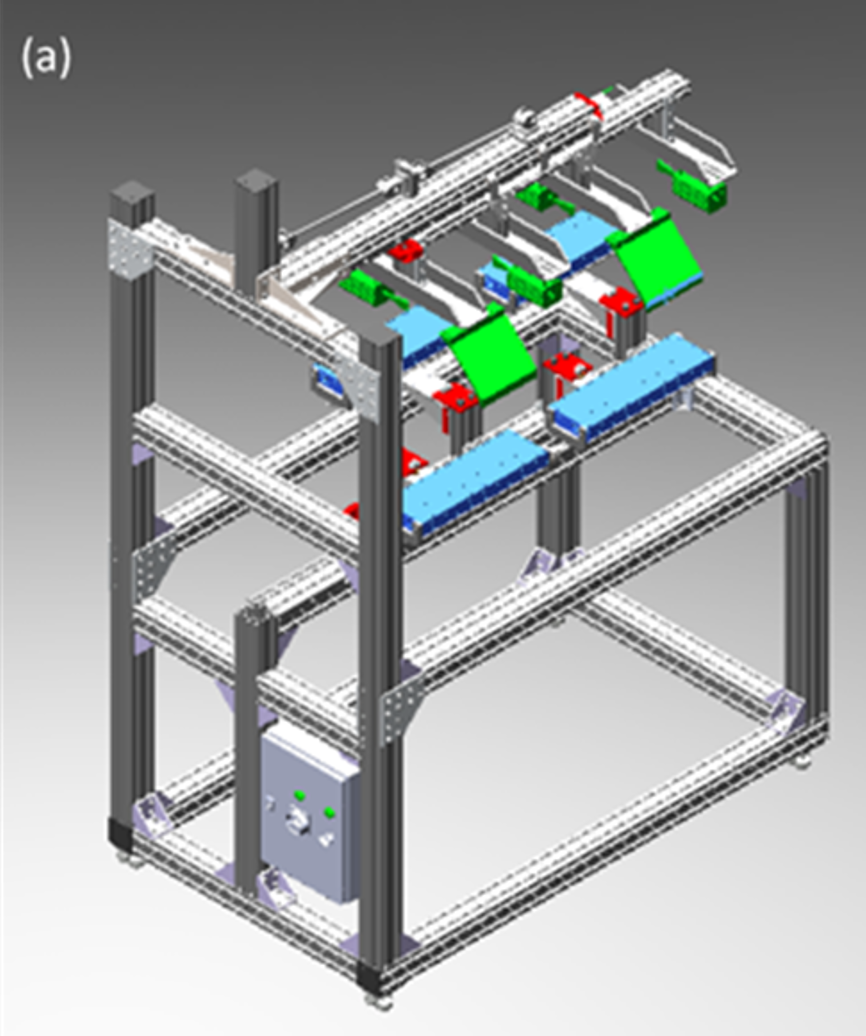

QNDT® – THZ
Le scanner agile qui traverse les matériaux, sans thermique.
Tous les organes sont adaptés aux conditions d’usage.
- 1 x Caméra IR (Longueur d’onde, Dim capteur, Cadence d’Acquisition selon les objectifs visés)
- 1 x générateur d’ondes Térahertz
- 1 x Système de Contrôle et de Synchronisation
- 1 x Châssis mécanique
- Détection et Mesure 3D à travers les isolants thermiques en mode scanner
- Détection et localisation de défauts, d’inclusions, d’objets dans les enveloppes fermées
- Mesure d’épaisseur
- Estimation propriétés thermiques et physico-chimiques(Diffusivité, émissivité, humidité…) sans chauffe
- Usage laboratoire, lignes de production et inspection mobile
SAFIR – VISIONCONTROL THZ
1 x solution complète pour la détection de défauts, mesure et analyses quantitative des caractéristiques thermiques
SAFIR – IMAGE PROCESSING en option
SAFIR – SIMULATION en option
Tous les services QNDT sont disponibles à la carte pour la mise en place de ce dispositif dans votre processus.
Aouali, A. (2022). Tomographie thermo-spectroscopique par imagerie 3D pour l’étude des torches à plasma (Doctoral dissertation, Bordeaux).
QNDT® – MULTISPECTRAL
Le scanner 3D intelligent qui repousse les limites de l’infrarouge.
Tous les organes sont adaptés aux conditions d’usage.
- 1 x Caméra IR (Longueur d’onde, Dim capteur, Cadence d’Acquisition selon les objectifs visés)
- 1 x spectromètre FTIR (spectroscopie Fourier ou monochromateur)
- 1x hacheur de lumière
- 1 x Système de Contrôle et de Synchronisation
- 1 x Châssis mécanique
- Au limite de la technologie infrarouge pour l’analyse traversante de tous matériaux semi-transparents tels que les isolants thermiques : bois, plastiques, liquides, gaz…
- Détection et localisation de défauts, d’inclusions,
- Mesure d’épaisseur et géométrie complexe, reconstruction 3D des sources de chaleur,
- Identification de la composition par analyse chimique
- Estimation propriétés thermiques
- Usage laboratoire scientifique ou R&D
SAFIR – VISIONCONTROL MULTISPECTRAL
1 x solution complète pour la détection de défauts, mesure et analyses quantitative des caractéristiques thermiques
SAFIR – IMAGE PROCESSING en option
SAFIR – SIMULATION en option
Tous les services QNDT sont disponibles à la carte pour la mise en place de ce dispositif dans votre processus.

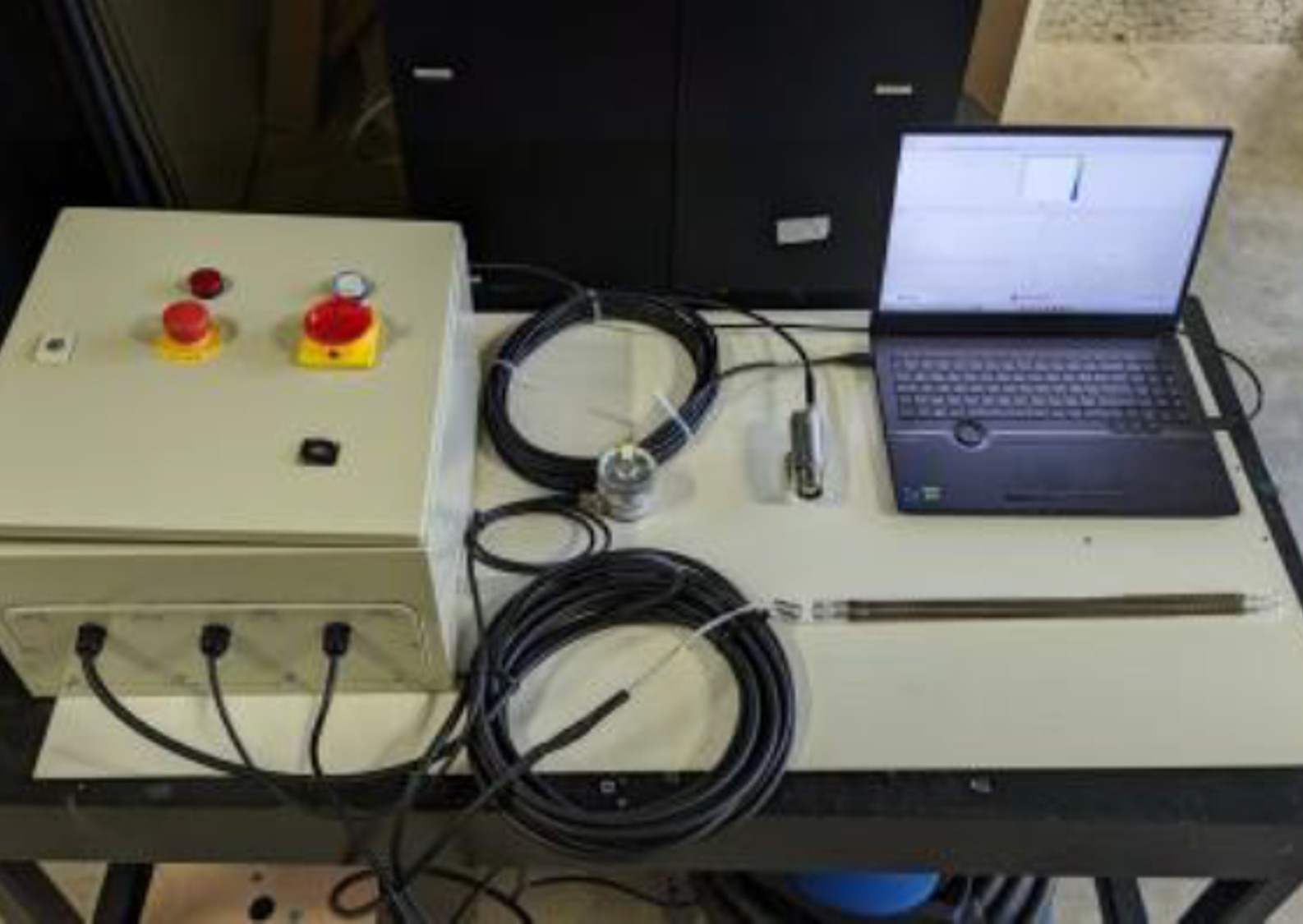

QNDT® – ABSOLUTE TEMPERATURE
La mesure absolue pour suivre la transformation des matériaux dans tous leurs états.
Tous les organes sont adaptés aux conditions d’usage.

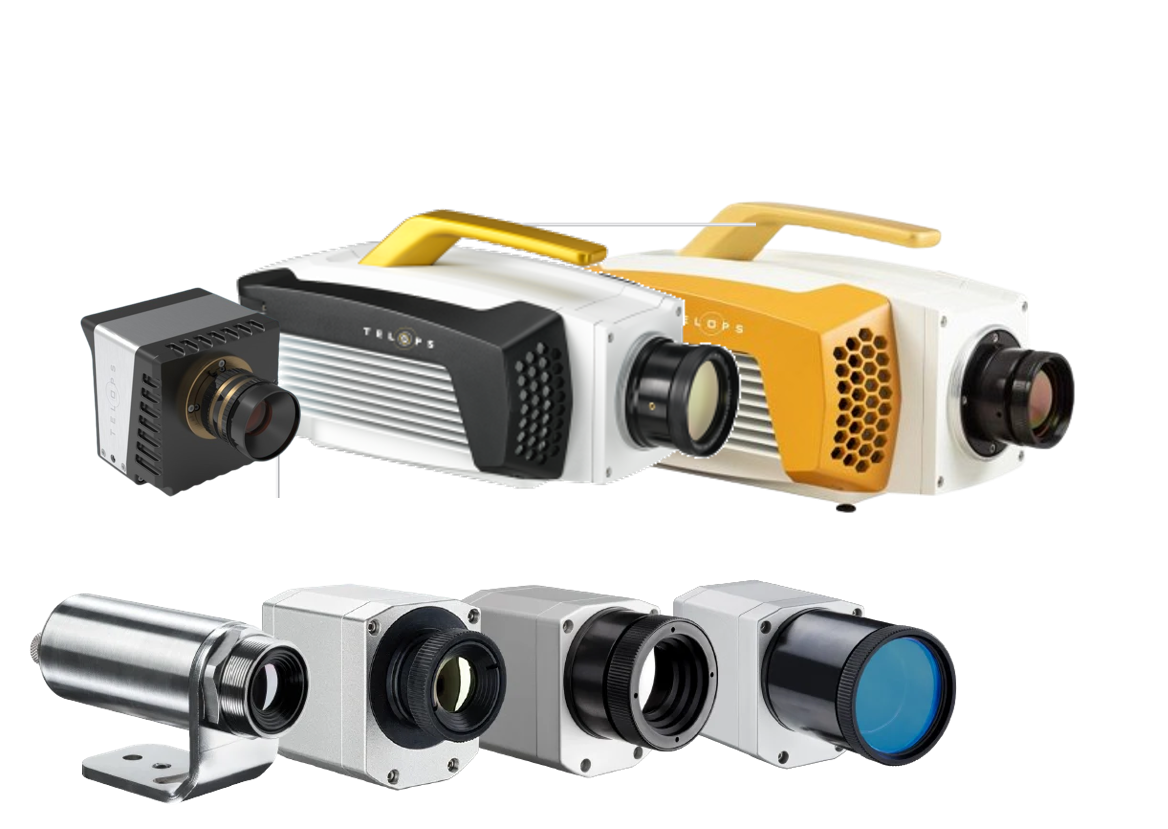

- 1 x Caméra IR (Longueur d’onde, Dim capteur, Cadence d’Acquisition selon les objectifs visés)
- 1 x Système de Contrôle et de Synchronisation
- 1 x Châssis mécanique
- Mesure en temps réel
- tout type de matériaux,
- imagerie en température absolue
- Monitoring de procédés de transformation des matériaux.
- Usage laboratoire, lignes de production et inspection mobile,
SAFIR – VISIONCONTROL ABSOLUTE TEMPERATURE
1 x solution complète pour la détection de défauts, mesure et analyses quantitative des caractéristiques thermiques
SAFIR – IMAGE PROCESSING en option
SAFIR – SIMULATION en option
Tous les services QNDT sont disponibles à la carte pour la mise en place de ce dispositif dans votre processus.
Nous transférons nos connaissances scientifiques
Nos formations
Des programmes dédiés à la prise en main de nos logiciels et l’appentissage des concepts scientifiques associés
Notre assistance
Notre service d’assistance utilisateurs est ouvert 5/7 jour pour traiter demandes d’assistance de nos clients sous souscription.
